贵金属纪念币

贵金属纪念币中，铂金钯金等稀有金属一般情况下是惰性的，很少会有氧化产生。金币的氧化主要会出现一些红点或者红斑，银币则会出现白斑，由于金是最不活泼的金属，氧化一般很少出现。

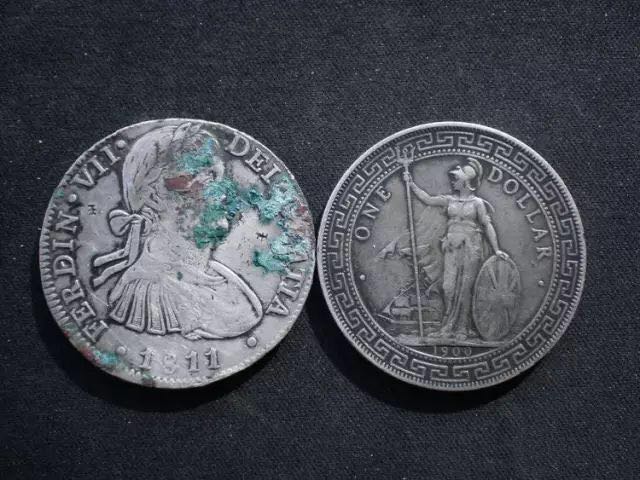

如果高含银量的硬币（中国发行的大都为高银量硬币）长期放置在地下，或者遭受到其他不利因素的影响，在其表面会生成很厚的一层氧化物，以铜作为中间合金的低含银量银币在严重氧化时会变成绿色。

其他纪念币

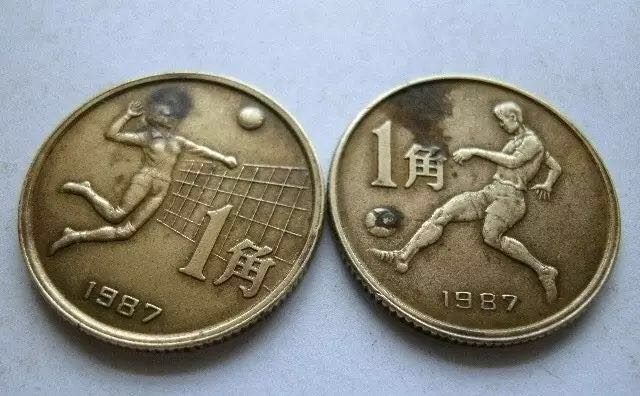

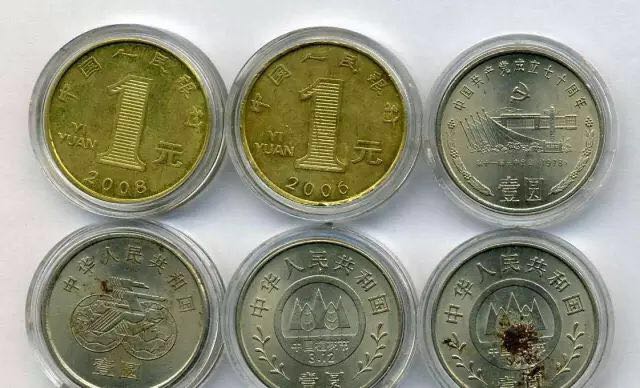

普通流通纪念币的材质决定了这些币很容易氧化。铁，铜，镍，锌比金银更活泼，容易与环境中的氧化剂，主要是氯，氧，硫化物等发生化学反应，生成氧化物，硫化物和氯化物。空气中的硫化氢是产生硫化物的元凶。

空气中十亿分之一单位的硫化氢在一年中会在银币上造成50毫微米厚的黄色硫化银。硫化氢的主要来源包括日常生活中的燃料废气、蛋黄、洋葱、天然橡胶、某些油漆、羊毛或毛毡织物和香烟。

值得注意的是钱币的木质包装盒、展示盒中的木头、漆、毛毡、胶水中可含有硫化氢而造成银币变色，因为这些材料在制作、处理过程中可能使用过硫化物。一些纸中也含有硫化氢。

粘在银币上的白雾斑，大部分是银的氯化物AgCl，还有Ag2O、Ag2S。并且即使继续发展扩大，仍会保持白色，而不会变成黄色和黑色。部分百中泛黄等深色，原因是其中掺杂有小部分银的硫化物Ag2S。

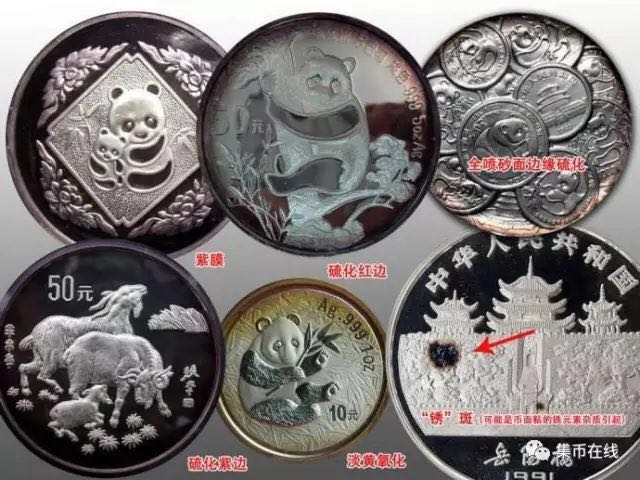

深色包浆氧化，如：紫色、黄色、褐色、黑色等多是硫化的结果，有的硫化层，在特定光线和角度下，肉眼观察，会呈现分层多色如彩虹般的色泽效果，即：俗称的“五彩包浆”，不同的颜色取决于硫化曾的厚度。

包浆的颜色取决于硫化银的厚度，50毫微米厚的硫化银呈黄色，110毫微米厚的硫化银呈蓝色，再厚便呈黑色。

而金色、红色和紫色包浆的硫化银厚度介乎于黄色和蓝色之间。各种颜色的不同混合可能产生其它颜色，如黄色和蓝色混合会产生绿色。黑色是硫化的“终极颜色”。

当然，除了古币和机制币，现代纪念币都没有包浆一说，任何氧化现象都会让钱币品相大打折扣！
